As-built com scanner a laser e drone: como funciona e quando contratar
A Visão Projetos BIM faz o as-built de edificações existentes com scanner a laser portátil e drone: o equipamento registra o prédio como ele está hoje, em uma nuvem de pontos, e a equipe transforma esse registro em um modelo BIM que serve de base para o projeto de reforma. Quem tem uma edificação sem projeto atualizado e precisa reformar, ampliar ou restaurar pode contratar o cadastro e a modelagem com a Visão.
Neste artigo, explico como esse trabalho funciona, onde cada tecnologia entra, por que a modelagem é a parte mais exigente e em que situações vale contratar. Sou Igor Rocha, CEO da Visão Projetos BIM, empresa de Teresina (PI) que faz projetos de arquitetura, engenharia e infraestrutura em BIM. Para um panorama mais amplo do tema, veja também o artigo sobre Scan-to-BIM para reformas. Aqui o foco é o as-built: o que ele entrega e quando ele faz diferença.
O que é as-built e por que o desenho antigo não basta?
As-built significa "como construído": é o registro do edifício como ele realmente está, e não como foi desenhado. O desenho de época, quando existe, mostra a intenção do projeto. Ele não registra o que aconteceu depois.
Com o tempo, uma edificação se deforma, recalca e sai de prumo. Recebe reformas, aberturas, fechamentos e instalações novas, muitas vezes sem atualização do desenho. O resultado é uma planta que descreve um prédio que já não existe.
Projetar uma reforma em cima de um desenho assim obriga a descobrir a realidade durante a obra, e é aí que surgem o retrabalho, o conflito entre disciplinas e a mudança de projeto de última hora. O as-built resolve isso ao colocar o estado real da edificação na mesa antes de qualquer decisão.
Como funciona o escaneamento a laser e o que é nuvem de pontos?
O scanner a laser mede o ambiente enquanto é carregado ou posicionado pela edificação. A Visão usa o CHCNAV RS10, um scanner a laser 3D portátil com tecnologia SLAM, próprio para percorrer a edificação e registrar o que há nela.

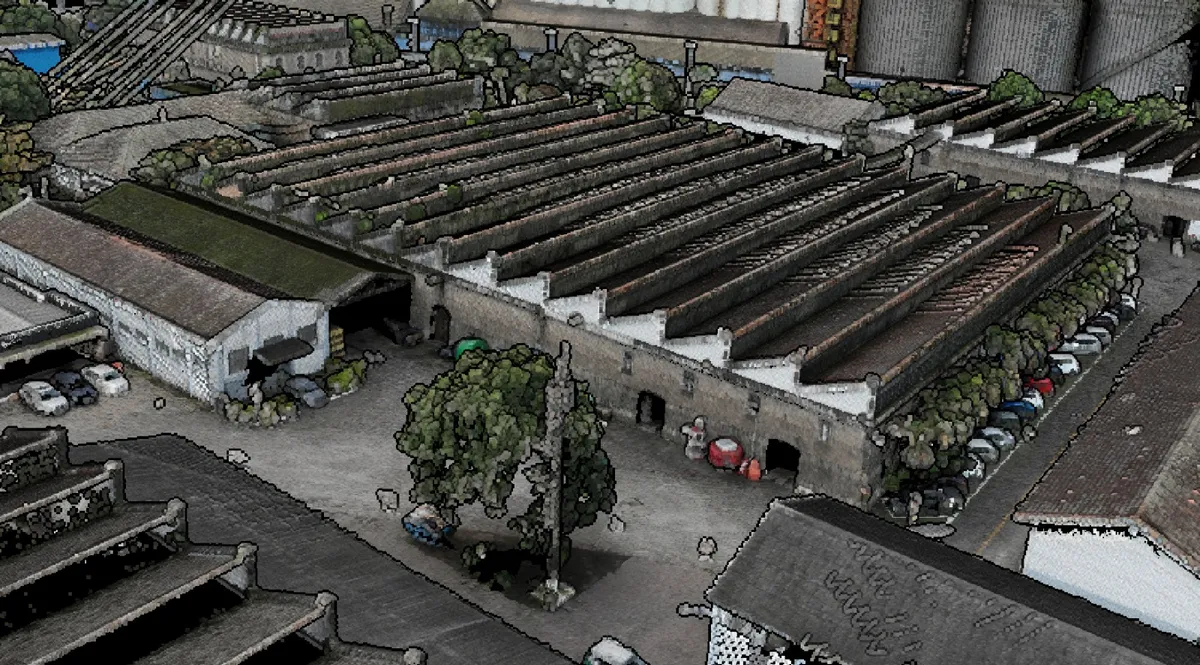

O resultado é uma nuvem de pontos: um conjunto enorme de coordenadas em três dimensões que, juntas, desenham o edifício com a geometria que ele tem de verdade, inclusive as deformações e os desaprumos. Pense em uma fotografia tridimensional que pode ser medida: em vez de uma imagem plana, você tem o espaço inteiro dentro do computador.
A nuvem de pontos, porém, ainda não é um projeto. É um registro bruto da realidade, e a etapa seguinte é interpretá-lo.
Para que serve o drone no cadastro de uma edificação?
O drone complementa o scanner nos lugares onde caminhar com o equipamento não resolve. Ele cobre bem a cobertura, as fachadas e as áreas externas, que são justamente as partes mais difíceis de alcançar e mais demoradas de medir por métodos tradicionais.
Na prática, o scanner cuida do interior e o drone do exterior, e o cadastro cobre a edificação por inteiro, do piso interno à cobertura.
Da nuvem de pontos ao modelo BIM: onde está o gargalo?
Capturar a nuvem de pontos é uma etapa. Transformá-la em um modelo BIM utilizável costuma ser o maior gargalo do as-built.
A modelagem sobre o levantamento exige interpretação, tempo e trabalho técnico. Alguém precisa decidir o que é parede, o que é pilar, onde termina uma viga, como representar uma abertura irregular. Programas e recursos de inteligência artificial já ajudam a criar parte da geometria, e isso tende a acelerar a passagem do levantamento ao modelo. Mesmo assim, a conferência de dimensões, de posicionamento e das informações continua sendo trabalho de quem projeta.
É por isso que o as-built não termina no equipamento. A Visão transforma a nuvem de pontos em modelo as-built e em base de projeto, e a conferência do modelo contra o levantamento faz parte desse trabalho. Um modelo que parece certo, mas não foi conferido, é pior do que nenhum, porque dá confiança a decisões que ainda não foram verificadas.
Como foi um caso real de as-built para reforma?
Em um trabalho recente, a Visão ficou responsável pelo projeto básico de reforma e restauro de um edifício histórico tombado, em área portuária, que vai ganhar novo uso administrativo. O conjunto de disciplinas incluiu arquitetura, restauro, estrutura, instalações e o urbanismo e paisagismo do entorno, com acessibilidade e estacionamento, todas sob uma mesma coordenação.
O projeto começou em campo. O levantamento cadastral com scanner a laser e drone mapeou a edificação existente e as áreas externas, e transformou o edifício real, com suas deformações e seus desaprumos, em base de projeto. O as-built virou o ponto de partida da reforma.
Esse caso mostra duas vantagens do cadastro a laser:
- Precisão onde ela importa. Em edificação tombada, a reforma não pode apagar o que caracteriza o bem. É a geometria real que define o partido do projeto, não o contrário.
- Compatibilização sobre a realidade. Com todas as disciplinas desenhadas sobre o mesmo modelo as-built, arquitetura, estrutura e instalações são verificadas umas contra as outras sobre a geometria que está lá, não sobre a que o desenho antigo imaginava.
Quando contratar o as-built com escaneamento a laser?
O as-built faz mais diferença quando a edificação existe, mudou ao longo dos anos e vai ser alterada. Os casos mais comuns são:
- Reforma e retrofit: adaptar um prédio a novo uso ou atualizar suas instalações.
- Restauro: intervir em edificação de valor histórico sem adivinhar a geometria.
- Ampliação: projetar o novo encaixando-se no que já existe.
- Regularização: documentar a edificação como ela está.
- Edificação sem projeto atualizado: quando o único desenho disponível já não corresponde à obra.
Se o seu caso é um desses, o cadastro é a primeira informação de entrada do projeto. Como ele alimenta tudo o que vem depois, vale resolvê-lo cedo.
Como contratar o as-built com a Visão Projetos BIM?
O caminho é o mesmo de qualquer contratação na Visão: análise gratuita do projeto, reunião por videochamada e proposta personalizada. Você pode começar pelo formulário de contato ou conhecer os serviços por disciplina.
O prazo típico de um trabalho da Visão é de 15, 30, 60 ou até 90 dias, conforme a complexidade e a quantidade de projetos, e é definido em cada proposta. Para entender o que faz esse prazo subir ou descer, leia quanto tempo leva um projeto BIM. A Visão não trabalha com preço por m² nem com tabela fixa: o valor sai de uma proposta feita sobre o seu caso. Se a obra envolve arquitetos e construtoras contratando à distância, o passo a passo está em projetos complementares em BIM à distância.
Perguntas frequentes sobre as-built com escaneamento a laser
O que é as-built?
É o registro de uma edificação como ela está hoje, com a geometria real, e não como foi desenhada. No BIM, ele vira um modelo que serve de base para reforma, ampliação ou regularização.
A Visão usa qual equipamento?
A Visão Projetos BIM usa o scanner a laser portátil CHCNAV RS10 e drone para o cadastro da edificação, e transforma a nuvem de pontos em modelo as-built.
O drone substitui o scanner a laser?
Não. Os dois se complementam: o scanner registra bem os espaços internos, e o drone cobre cobertura, fachadas e áreas externas.
A nuvem de pontos já é o projeto?
Não. A nuvem de pontos é o registro bruto do que existe. O projeto só começa depois que ela é interpretada, modelada e conferida.
Posso contratar o as-built para qualquer edificação?
O as-built é indicado para edificações existentes que vão passar por reforma, restauro, ampliação ou regularização, ou que não têm projeto atualizado. A Visão analisa o seu caso gratuitamente e informa o escopo e o prazo na proposta.
Quanto custa?
A Visão não cobra por m² nem tem tabela fixa. O valor sai de uma proposta personalizada, depois da análise gratuita do projeto.
