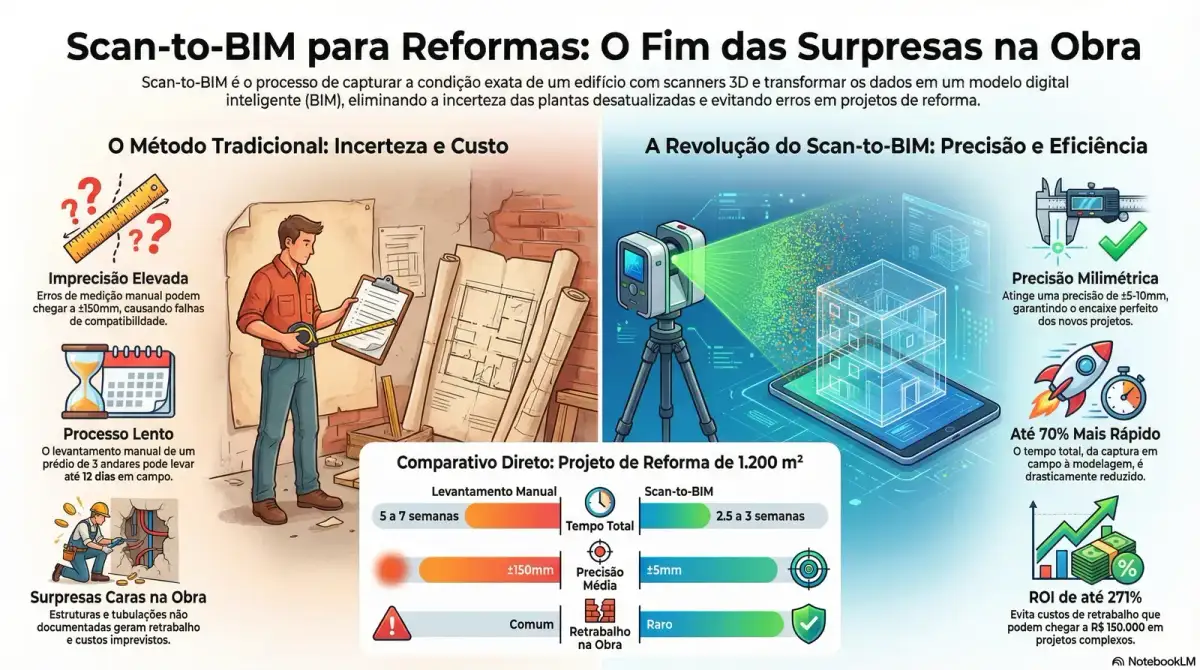

Scan-to-BIM para Reformas: Reduzindo Tempo de Levantamento em 70%

Scan-to-BIM para Reformas: Reduzindo Tempo de Levantamento em 70%

O Guia Definitivo para Arquitetos e Engenheiros no Brasil

Introducao

Se voce trabalha com retrofit, restauracao ou reformas de edificacoes, deve conhecer aquele cenario frustrante: chega no canteiro, fita metrica na mao, gaveta de desenhos defasados (quando ha), e precisa descobrir o que realmente existe ali na frente. Paredes ligeiramente fora de prumo, estruturas que "sumiram" dos projetos originais, tubulacoes em lugares inesperados.

Resultado? Surpresas caras durante a obra, mudancas de projeto, retrabalho.

Scan-to-BIM e a resposta a este problema.

Esta tecnologia—que combina laser scanner 3D, fotogrametria por drone, processamento de dados em nuvem e modelagem parametrica—esta transformando como arquitetos e engenheiros documentam edificios existentes. E no Brasil, com nosso grande estoque de edificios antigos, o mercado de retrofit esta em expansao acelerada.

Neste artigo, vamos explorar tudo o que voce precisa saber sobre Scan-to-BIM: como funciona, custos reais no mercado brasileiro, equipamentos disponiveis, precisao obtida, resultados praticos na obra, e quando faz (e quando nao faz) sentido investir.

1. O Que e Scan-to-BIM? Definicao e Contexto

Definicao Simples

Scan-to-BIM e o processo de capturar a realidade fisica de um edificio existente usando laser scanner 3D ou fotogrametria, converter esses dados em um modelo BIM (Building Information Model) inteligente, e usar esse modelo para planejar reformas com precisao.

Em outras palavras: transformar a realidade existente em informacao digital estruturada.

Os 3 Estagios do Workflow

1. CAPTURA (Levantamento em Campo)

• Laser scanner ou drone com camera + fotogrametria
• Gera nuvem de pontos (milhoes de coordenadas 3D)

2. PROCESSAMENTO (Limpeza de Dados)

• Registro de multiplas varreduras em coordenadas unicas
• Remocao de ruido e outliers
• Segmentacao por sistemas (estrutura, MEP, arquitetura)

3. MODELAGEM BIM (Inteligencia)

• Conversao de ponto nuvem em objetos parametricos
• Paredes, portas, janelas, pilares, tubulacoes como familias BIM
• Modelo "as-built" com dados estruturados

RESULTADO: Modelo BIM preciso do estado atual

Por Que e Revolucionario para Reformas?

Reformas enfrentam dois desafios classicos:

1. 1.Incerteza sobre o estado atual - Plantas antigas nao correspondem a realidade; estruturas modificadas ao longo dos anos; sistemas encorados dentro de alvenaria.
2. 2.Custo de descoberta - Surpresas durante a obra (uma viga que nao estava em projeto, canaletas eletricas em outro lugar) viram mudancas caras.

Scan-to-BIM elimina essa incerteza antes da obra comecar.

2. Tecnologias Envolvidas: Hardware e Metodos

A. Laser Scanner Terrestre (TLS)

O coracao de qualquer Scan-to-BIM profissional.

Como Funciona

• Emite pulsos de laser ao ambiente
• Mede distancia, angulo horizontal e vertical de cada reflexao
• Captura centenas de milhares de pontos por segundo
• Cada ponto tem coordenadas XYZ precisas (ate +-2-6mm)
• Gera "nuvem de pontos" - representacao 3D densa do espaco

Principais Modelos Disponiveis no Brasil

Vantagem: Independente de luz solar (usa laser), funciona em ambientes escuros, alta precisao, muito rapido.

Desvantagem: Custo elevado (R$ 80.000 - R$ 250.000), requer treinamento, processamento computacionalmente intensivo.

B. Fotogrametria (Principalmente via Drone)

Usa multiplas fotografias sobrepostas para reconstruir geometria 3D.

Como Funciona

• Drone sobrevoa edificacao capturando centenas de imagens
• Software de processamento (ex: Recap Pro, Agisoft) identifica pontos comuns em imagens
• Triangula posicao 3D de cada ponto
• Gera nuvem de pontos colorida (RGB)

Vantagens e Limitacoes

Melhor para: Mapeamento de fachadas, levantamentos de grande escala, modelos 3D contextuais rapidos.

C. Drone com LiDAR

A evolucao: combina drone + laser scanner portatil.

• Captura ponto nuvem enquanto voa
• Alcanca angulos impossiveis do solo
• Precisao moderada (+-5-10cm)
• Ideal para telhados, volumes complexos, estruturas altas

D. Handheld/Portable Scanners (SLAM)

Scanners que voce carrega e caminha com eles.

• GeoSLAM Horizon (ex: captura em 5 minutos um apartamento inteiro)
• Usa tecnologia SLAM (mapeamento simultaneo e localizacao)
• Nao precisa de GPS
• Operador caminha pelo espaco, scanner registra dados automaticamente

Vantagem: Rapido, intuitivo, barato (aluguel ~R$ 800-1.500/dia)

Limitacao: Precisao menor (+-50mm), adequado para levantamentos arquitetonicos, nao para MEP de alta precisao

3. Workflow Pratico: Passo a Passo de um Projeto Real

Projeto de Exemplo

Reformatacao de um predio comercial de 3 andares em Sao Paulo, ~1.200 m2, para adaptacao como espaco coworking.

Pre-Projeto (1-2 dias)

O que fazer:

• Escopo: defina o que sera levantado (so arquitetura? estrutura? MEP?)
• Nivel de Detalhe (LOD):
• LOD 200: Planejamento espacial basico
• LOD 300: Projeto executivo (detalhes construtivos)
• LOD 350/400: Clash detection precisa (MEP + estrutura)
• Acessibilidade: confirme acesso a todos os espacos
• Coordenacao: notifique inquilinos/ocupantes

Captura (1-2 dias de campo)

Dia 1: Laser Scanner Terrestre

1. 1.Setup: tecnico posiciona scanner em 8-10 estacoes estrategicas (cobrindo toda area)
2. 2.Cada varredura: 3-5 minutos dependendo de LOD desejado

• LOD 200 (rapido): ~2.5 minutos / estacao = 20-25 min total
• LOD 300 (padrao): ~3-4 minutos / estacao = 30-40 min total
• LOD 350/400 (ultra-detalhado): ~5-8 minutos = 60+ min total

1. 3.Tempo total: 2-3 horas captura + 1 hora setup/desmontagem = 4 horas

Dia 2: Exteriores (se necessario) + Documentacao

• Fotogrametria de fachadas com drone (15-20 min)
• Fotos adicionais para texturas
• Documentacao de plantas baixas origem (se existir)

Equipe: 1 tecnico especializado (suficiente)

Processamento (2-5 dias, escritorio)

Software tipico:

• Leica Cyclone (se scanner Leica)
• Autodesk Recap Pro (compativel com multiplas marcas)
• CloudCompare (gratuito, mais trabalhoso)

Processo:

1. 1.Importar dados brutos (arquivo .e57, .las, .rcs)
2. 2.Registro: "colar" multiplas varreduras em coordenadas unicas

• Manual: tecnico identifica pontos sobrepostos
• Automatico: software alinha nuvens
• Tempo: 1-2 dias (dependendo complexidade)

1. 3.Limpeza:

• Remove outliers (reflexos em vidros, barulho)
• Remove pontos externos (ceu, edificios vizinhos)
• Segmenta por disciplina (arquitetura, MEP, estrutura)
• Tempo: 1 dia

1. 4.Validacao de qualidade:

• Verifica precisao (compara contra medidas manuais de referencia)
• Identifica gaps (areas nao capturadas)
• Tempo: 1-2 horas

Saida: Ponto nuvem limpa, registrada, validada (arquivo .rcp em ~300-500 MB)

Modelagem BIM (5-15 dias, escritorio)

Aqui comeca a transformacao em inteligencia real.

Opcao 1: Modelagem Manual (Tradicional)

Arquiteto/BIM manager abre ponto nuvem em Autodesk Revit (ou ArchiCAD) e:

1. 1.Traca paredes seguindo silhueta da nuvem
2. 2.Posiciona portas/janelas identificando aberturas
3. 3.Desenha pilares/estrutura
4. 4.Adiciona sistemas MEP (eletrica, hidraulica, HVAC) se levantadas

Processo: tedioso e demorado - 1.200 m2 x complexidade = 7-15 dias (1 modelador dedicado)

Opcao 2: Com IA + Automacao (Novo — 2025+)

Usar ferramentas que automatizam reconhecimento:

• Autodesk Recap Pro com ML: reconhece automaticamente tipos de objetos (paredes, portas, pilares)
• Software de scan-to-BIM especializado (ex: Trimble ScanBrIM, SABLONO): IA treinada em arquitetura identifica elementos, gera familias parametrizadas automaticamente, humano valida/refina

Tempo: 2-5 dias (ganho de 60-70% no tempo de modelagem)

Cronograma Total Projeto Exemplo

Comparacao com levantamento manual tradicional:

• Levantamento manual so do piso 1: 3-4 dias
• 3 andares: 9-12 dias
• Modelagem posterior: ainda 10-15 dias
• Total: 25-35 dias (~5-7 semanas)

Economia: 50-60% do tempo

4. Custos de Implementacao no Mercado Brasileiro

A. Compra de Equipamento (Se Investir)

Nota: Sensato investir em equipamento se fizer 15+ projetos/ano.

B. Aluguel de Equipamento (Mais Pratico Inicialmente)

Laser Scanner Terrestre - Fornecedores brasileiros:

• Ponto a Ponto 3D (Sao Paulo)
• SPBIM (Sao Paulo)
• Santiago & Cintra (Sao Paulo)
• Distribuidor Leica/Faro local

Dica: Aluguel de 1-2 dias e viavel para projetos pontuais; 10+ projetos/ano justifica compra.

C. Servico Terceirizado (Scan + Processamento)

Fornecedores brasileiros especializados:

• Raineri BIM (Mongagua-SP)
• SPBIM
• Empresas de topografia regionais
• Consultores BIM independentes

D. Custos Internos (Pessoal)

Se fazer internamente:

• Tecnico captura: 1 pessoa, 1-2 dias = 1 tecnico BIM/surveyor (R$ 150-250/h)
• Processamento: 1 pessoa, 2-3 dias = 1 especialista ponto nuvem (R$ 120-200/h)
• Modelagem: 1 pessoa, 7-10 dias = 1 modelador BIM senior (R$ 100-180/h)

Custo interno aprox: R$ 25.000 - R$ 45.000 (sem overhead)

E. Analise de Custo-Beneficio

Comparacao para reforma de predio de 3 andares (~1.200 m2):

Insight: Scan-to-BIM paga por si se:

• Reduz retrabalho em obra (surpresas custam 2-3x mais)
• Projeto medio-complexo (+1.000 m2)
• Multiplos projetos/ano (10+)

5. Precisao: O Que Voce Realmente Obtem

Especificacoes Tecnicas

O Que Significa em Pratica na Obra?

Exemplo: Medir altura de pe-direito em sala

• Levantamento manual (fita): +-100-150mm de erro possivel
• Scan-to-BIM Leica BLK360: +-8-10mm
• Impacto: Nao ha surpresa de altura ao pre-fabricar estrutura de drywall

Exemplo: Posicionar tubulacao embutida existente

• Levantamento manual: "esta mais ou menos por aqui" (erros de 30-50cm comuns)
• Scan-to-BIM: +-10-20mm (visivel exatamente)
• Impacto: Evita rasgamento de tubulacao durante reforma

Exemplo: Desafio de MEP (Eletrica/Hidraulica)

• Levantamento manual: "os eletrodutos passam acima da laje" (localizacao incerta)
• Scan-to-BIM LOD 350+: Cada eletroduto mapeado em 3D (+-5mm)
• Impacto: Novo duto pode ser planejado sem conflito

Fatores que Afetam Precisao

1. 1.Qualidade da captura (operador experiente vs amador: +-10mm diferenca)
2. 2.Complexidade do espaco (muitos vidros refletivos = ruido)
3. 3.Distancia (perto = preciso; longe = menos preciso)
4. 4.Escaneamento adequado (multiplas angulacoes = melhor overlap)
5. 5.Registro (alinhamento manual vs automatico: ate 20mm diferenca)

6. Tecnologias Emergentes: IA e Automacao (2025+)

Machine Learning na Modelagem

O problema classico: Ter ponto nuvem perfeita mas demorar 2 semanas modelando manualmente.

A solucao emergente: Algoritmos treinados em arquitetura que reconhecem elementos automaticamente.

Ferramentas em Desenvolvimento/Uso

1. 1.Autodesk Recap Pro com ML Classification

• Reconhece automaticamente: paredes, portas, janelas, pilares
• Gera objetos parametricos no Revit
• Reduz modelagem manual em 60-70%

1. 2.SABLONO (startup especializada em Scan-to-BIM)

• Reconhece sistemas completos (arquitetura + MEP)
• Exporta direto para Revit como familias inteligentes

1. 3.Trimble ScanBrIM

• Integracao laser scanner - BIM automatica
• Foco em compatibilidade com ecosistema Trimble

O Que Esperar em 2025-2026

• Ganho de tempo modelagem: 60-75% (vs 7-15 dias para 2-4 dias)
• Reducao custo: 30-40% em modelagem BIM
• Aumento adocao: 25-30% das grandes firmas ja usando IA em Scan-to-BIM

7. Resultados na Obra: Casos de Sucesso Brasil

Caso 1: Reforma de Loja em Shopping (SP)

Projeto: Loja de varejo ~500 m2, levantamento rapido para retrofit de piso e iluminacao.

Caso 2: Restauracao Predio Historico (RJ)

Projeto: Edificio de 1920, 4 andares, ~2.000 m2, documentacao as-built de fachada e interior para preservacao.

Insight: Scan-to-BIM nao apenas acelera reforma, mas cria "DNA digital" da edificacao.

Caso 3: Retrofit Industrial (MG)

Projeto: Fabrica antiga, ~5.000 m2, mudanca de linha de producao requer relocacao de maquinas e MEP.

8. Quando Usar (e Quando Nao Usar) Scan-to-BIM

Recomendado Usar

1. 1.Reformas/Retrofit complexas - Edificio antigo com plantas defasadas, multiplas disciplinas (MEP + estrutura + arquitetura)
2. 2.Espacos de grande porte (>1.000 m2) - Justifica custo de captura, tempo economizado e significativo
3. 3.Projetos com clash detection critico - Infraestrutura industrial, retrofits de MEP em espaco apertado, restauracao de patrimonio
4. 4.Portfolio de multiplos projetos - Investimento em equipamento/pessoal faz sentido, IA acelera cada projeto sucessivo
5. 5.Cliente exigindo maxima precisao - Contrato com multa por erro, decisao critica de viabilidade

Pode Nao Valer a Pena

1. 1.Pequenas reformas (<500 m2) - Custo de captura e proporcionalmente alto
2. 2.Espacos muito simples (caixas retangulares vazias) - Fita metrica suficiente
3. 3.Orcamento muito apertado - Levantamento tradicional faz sentido
4. 4.Prazo superficial - Precisa de croquis em 1 dia? Scan-to-BIM precisa 1 semana ate primeiro BIM
5. 5.Terceirizado para empresa sem BIM workflow - Gera arquivo ponto nuvem mas sem processo de uso

9. Passo-a-Passo: Como Comecar com Scan-to-BIM

Opcao A: Teste com Servico Terceirizado (Baixo Risco)

Fase 1: Escolher Fornecedor

• Pesquise fornecedores regionais de scan-to-BIM e laser scanner
• Peca orcamento descritivo: captura + processamento + modelagem
• Negocie com 3-4 fornecedores

Fase 2: Projeto Piloto

• Escolha projeto medium (800-1.500 m2), nao super critico
• Contrate servico completo (captura + processamento + BIM)
• Orcamento esperado: R$ 25.000 - R$ 50.000

Fase 3: Analise

• Compare tempo vs levantamento manual anterior
• Meca retrabalho evitado
• Calcule ROI

Investimento: ~R$ 30.000 para validar processo

Opcao B: Montar Capacidade Interna (Medio Prazo)

Fase 1: Contratar arquiteto ou eng. BIM experiente em Scan-to-BIM (Salario: R$ 8.000-12.000/mes)

Fase 2: Alugar equipamento - BLK360 para interiores, drone para fachadas (Custo aluguel: R$ 3.000-5.000/mes)

Fase 3: Treinar equipe - Certificacoes online Autodesk Recap Pro (4-8 semanas, R$ 2.000-5.000/pessoa)

Fase 4: Decisao de compra - 15+ projetos/ano: comprar; 5-10: continuar alugando; <5: terceirizar

Investimento ano 1: ~R$ 100.000-150.000 | Payback: 2-3 anos

Opcao C: Integracao Profunda (Longo Prazo)

Transformar Scan-to-BIM em diferencial competitivo:

• Centro de excellence interno
• Documentacao de processos/padroes
• Integracao com automacao (IA, RPA)
• Consultoria para clientes

Investimento: R$ 500.000+ (2-3 pessoas dedicadas + infraestrutura)

10. Softwares Essenciais e Ferramentas

Captura/Processamento Ponto Nuvem

Modelagem BIM

Visualizacao/Colaboracao

11. Precisao em Detalhe: Comparacao Com Levantamento Tradicional

Levantamento Manual (Fita Metrica)

Problema: Levantamento com fita cria "desenho do que arquiteto acha que existe" nao "do que realmente existe"

Scan-to-BIM (Laser)

Insight: Scan-to-BIM nao e "mais preciso" no sentido matematico, mas mais honesto—mostra o que realmente existe, sem interpretacao subjetiva.

12. Dificuldades Reais e Como Contorna-las

Desafio 1: Reflexos em Vidros

Problema: Laser reflete em vidro, cria pontos falsos.

Solucao: Antes de scanear feche cortinas/persianas. No software, filtre pontos outliers automaticamente. Custo-beneficio: ~1-2 horas processamento.

Desafio 2: Espacos Muito Reflexivos (Espelhos, Metais)

Problema: Ambientes com muito reflexo geram ruido excessivo.

Solucao: Use drone + fotogrametria para capturar esses ambientes. Combine multiplas tecnologias. Manualmente "costure" dados.

Desafio 3: Areas com Acesso Restrito

Problema: Poco de elevador, espaco tecnico fechado, telhado inacessivel.

Solucao: Use drone para exterior/telhado. Aceite lacunas em areas inacessiveis (documentar no modelo). Aproxime-se maximo possivel com scanner portatil.

Desafio 4: Volume Massivo de Dados

Problema: 850 milhoes de pontos = arquivo de 500MB+, computador congelado.

Solucao: Processamento em nuvem (Leica Cloud, Autodesk Cloud). Decimacao: reduzir densidade de pontos (trade-off: menor precisao). Investir em hardware robusto (32GB RAM+, SSD rapido).

Desafio 5: Interpretacao BIM de Dados

Problema: Maquina identifica "tem um objeto cilindrico em canto" mas nao sabe se e coluna, tubo ou prateleira.

Solucao: Combine com inteligencia humana (revisor). Use IA + validacao manual (~30% tempo economia vs 100% manual). Documentacao clara de incertezas.

13. Metricas e KPIs Para Avaliar Sucesso

Se esta considerando investimento em Scan-to-BIM, meca:

Antes (Levantamento Manual)

• Tempo captura + modelagem: X dias
• Custo captura + modelagem: R$ X
• Retrabalho em obra por informacao imprecisa: X%
• Custo retrabalho: R$ X
• Satisfacao cliente (1-10): X

Depois (Scan-to-BIM)

• Tempo captura + modelagem: objetivo 40-60% reducao
• Custo captura + modelagem: objetivo -10 a +20%
• Retrabalho em obra: objetivo <5%
• Custo retrabalho: objetivo 50-70% reducao
• Satisfacao cliente: objetivo +2 pontos

Formula ROI

ROI = (Custo Retrabalho Evitado + Tempo Economizado - Custo Scan-to-BIM) / Custo Scan-to-BIM

Exemplo:

• Retrabalho evitado: R$ 100.000
• Tempo economizado: 2 semanas x R$ 15.000/semana = R$ 30.000
• Custo Scan-to-BIM: R$ 35.000
• ROI = (100.000 + 30.000 - 35.000) / 35.000 = 271%

14. Tendencias Futuro (2025-2027)

IA Mais Agressiva

• Reconhecimento automatico de 85%+ de elementos (vs 40% hoje)
• Geracao automatica de modelos LOD 350 em <1 dia

Digital Twins Operacionais

• Scan-to-BIM nao e mais "levantamento uma vez"
• Modelo atualizado continuamente com sensores + drones
• Facility management proativo baseado em BIM vivo

Regulacao & Mandatos

• Brasil: Lei 14.133/2021 ja requer BIM em obras publicas
• Tendencia: Scan-to-BIM pode virar requisito em conformidade

Integracao com GIS

• Scan-to-BIM (interior) + GIS (urbano) = modelos integrados cidades
• Mercado enorme em cidades inteligentes

15. Conclusao: Vale Investir Agora?

Resposta Curta

SIM, se voce faz 10+ reformas/ano ou projetos complexos.

TALVEZ, se voce faz 3-10 projetos/ano (teste com terceirizado primeiro).

NAO, se voce faz <3 reformas/ano (custo nao se justifica).

Resumo Executivo

16. Proximas Acoes Recomendadas

Para Arquitetos/Engenheiros

1. 1.Contate 2-3 fornecedores brasileiros de Scan-to-BIM
2. 2.Solicite orcamento para projeto piloto (~1.000 m2)
3. 3.Visite obra com laser scanner para ver processo ao vivo
4. 4.Avalie qual software se integra melhor a seu workflow (Revit? ArchiCAD?)
5. 5.Calcule ROI para seu portfolio especifico
6. 6.Inicie com terceirizacao antes de investimento em equipamento

Para Gestores de BIM/Tecnologia

1. 1.Identifique pipeline de reformas/retrofits proximas (12 meses)
2. 2.Modele business case com metricas de sua firma
3. 3.Negocie programa piloto com fornecedor
4. 4.Treine 1-2 profissionais internamente
5. 5.Documente processos para escalar

Para Proprietarios/Incorporadoras

1. 1.Solicite Scan-to-BIM em briefing para projetos >5.000 m2
2. 2.Especifique LOD requerido (200 vs 300 vs 350)
3. 3.Exija validacao de precisao antes de aceitar modelo
4. 4.Use modelo pos-obra para facility management (gerencia de operacoes)

Quer implementar Scan-to-BIM no seu proximo projeto de reforma? A Visao BIM pode ajudar com consultoria especializada em levantamento digital e modelagem BIM para edificacoes existentes.

Fale com um especialista
